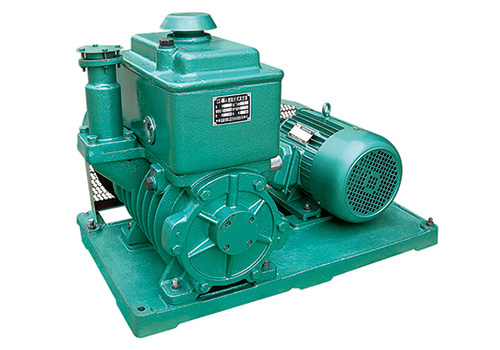

2X-A皮带式旋片式真空泵
2X-A系列泵是用来对密封容器抽除气体的基本设备。它可单独使用，也可作为增压泵、罗茨泵、气体循环冷却罗茨泵、油扩散泵、分子泵的前级泵、维持泵、钛泵的预抽泵。可供真空镀膜、真空热处理、真空冶炼、电子管、灯泡、制冷、化工、包装、吸塑成形、医疗卫生和实验室等真空作业、真空干燥、真空过滤等工艺中。
产品特点：
1、此泵可在5-40ºC范围内和进口压强＜1330Pa的条件下，允许长期连续工作；
2、设有气镇阀，可抽除少量水蒸汽，延长泵油使用时间（除2X—4A外）；
3、霓虹灯制造用真空泵；
4、一泵多吸头作业，可节约用电。
主要技术参数
|
参数/型号
|
2X-4A
|
2X-8A
|
2X-15A
|
2X-30A
|
2X-70A
|
2X-100A
|
备注
|
|
抽气速率(L/s)
|
4
|
8
|
15
|
30
|
70
|
100
|
|
|
极限压力（Pa）
|
分压力
|
≤6×10-2
|
≤6×10-2
|
≤6×10-2
|
≤6×10-2
|
≤6×10-2
|
≤6×10-2
|
a
|
|
全压力
|
≤1
|
≤1
|
≤1
|
≤1
|
≤1
|
≤1
|
b
|
|
电动机功率（kw）
|
0.55
|
1.1
|
2.2
|
3
|
5.5
|
7.5
|
|
|
转速（r/min)
|
450
|
320
|
320
|
450
|
420
|
360
|
|
|
温度（ºC）
|
≤40ºC
|
|
|
噪音（dBA）
|
≤75
|
≤78
|
≤80
|
≤82
|
≤86
|
≤90
|
|
|
进气口径（mm）
|
25
|
40
|
40
|
65
|
80
|
90
|
|
|
用油量（L）
|
1
|
1.5
|
2
|
3
|
4.2
|
5
|
|
|
外形尺寸（mm)
|
540×335×380
|
790×430×540
|
790×530×540
|
780×500×560
|
910×650×700
|
113×740×690
|
|
|
适用电磁压差阀
|
DYC-Q25
|
DYC-Q40
|
DYC-Q40
|
DYC-Q65
|
DYC-Q80
|
DYC-Q100
|
|
|
冷却水量（L/mm）
|
―
|
―
|
―
|
71
|
72
|
72
|
c
|
|
毛重/净重（Kg）
|
55/50
|
158/148
|
202/190
|
230/216
|
338/320
|
400/370
|
|
a. 用座式压缩式水银真空计在泵进气口处测；
b. 用热偶计，电阻计等全压强计测试；
c. 进出水管口G3/8〞。
